Elektronische kit voor lampen op batterijen 5V USB C zonder Fitting

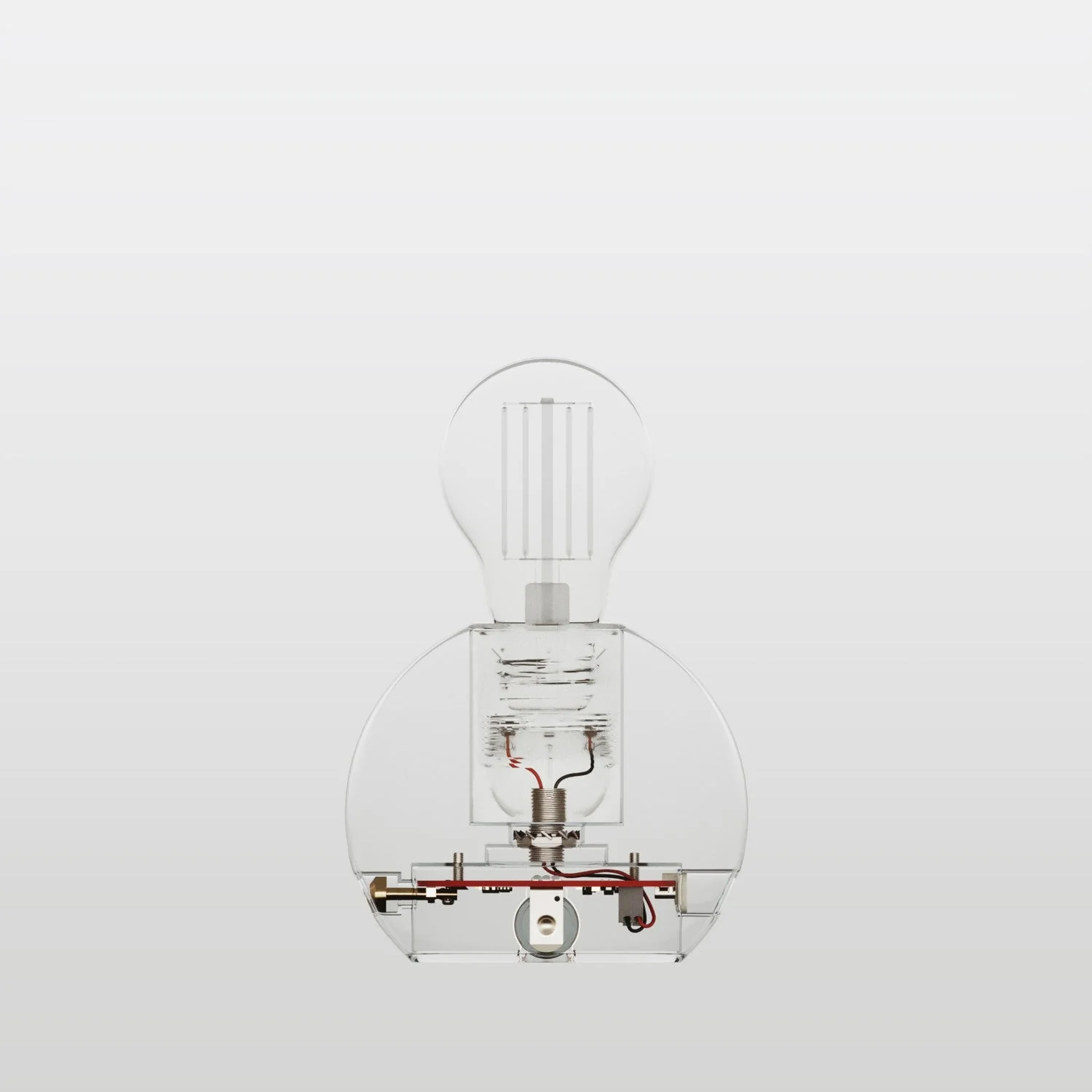

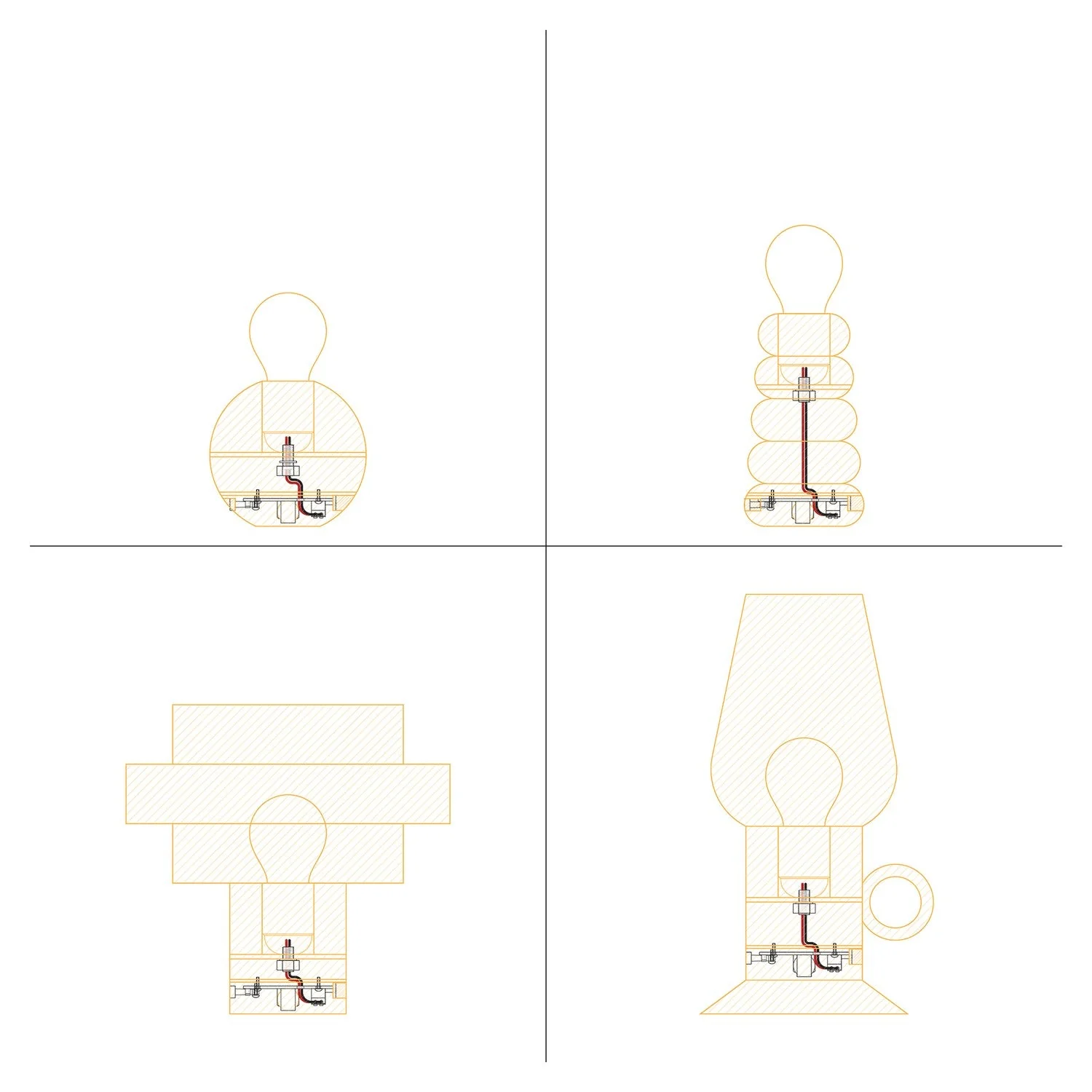

Elektronische kit met oplaadbare 5V USB C-batterij, ontworpen als technische basis voor de realisatie van gepersonaliseerde draagbare lampen. Het is een oplossing voor makers, ontwerpers en lampenmakers die maatwerklamplichamen, prototypes of 3D-geprinte projecten ontwikkelen.

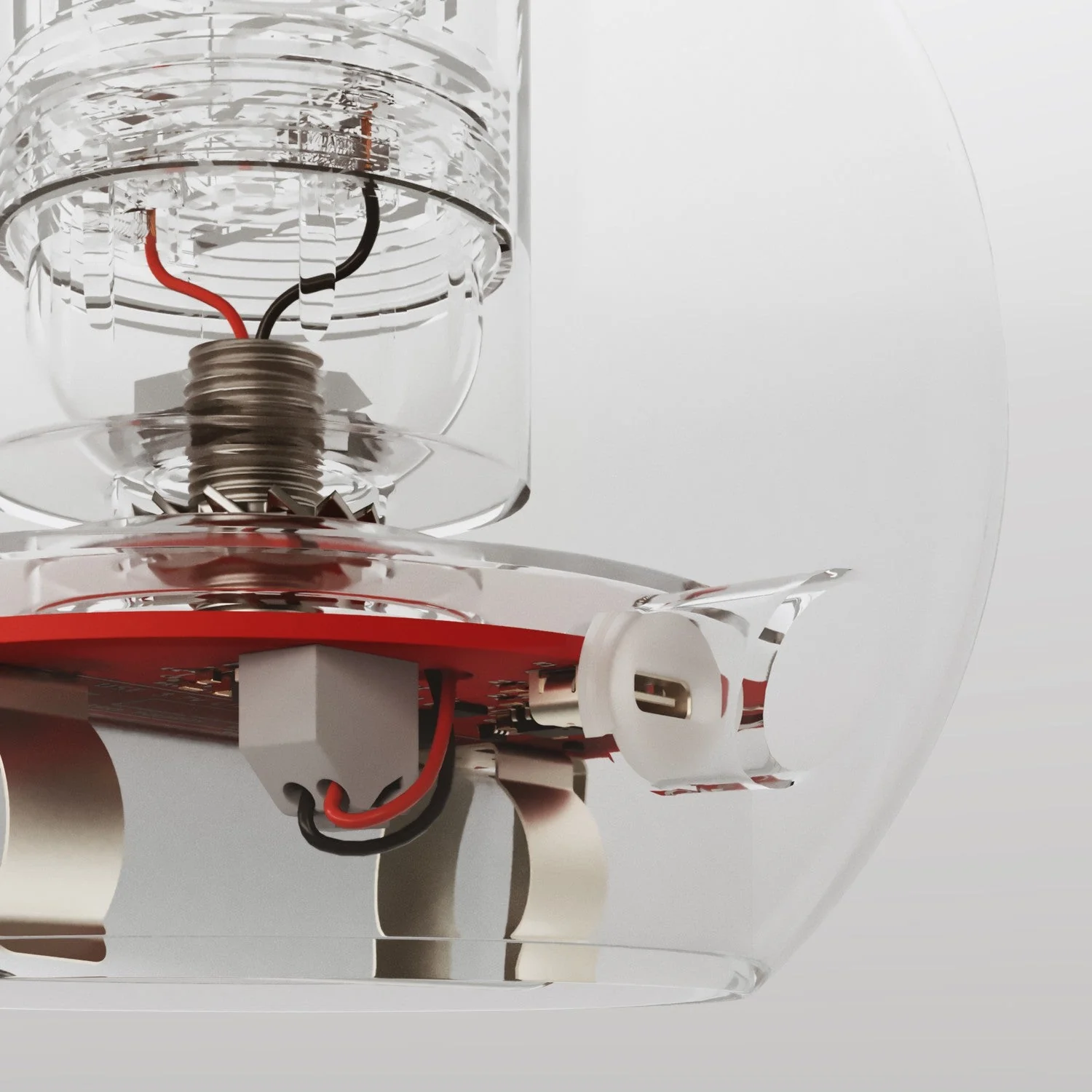

Het systeem is gebaseerd op een ronde elektronische printplaat met 5V‑ingang via USB C en 5V‑uitgang voor de voeding van de lichtbron. De configuratie maakt het mogelijk het elektronische gedeelte te scheiden van de lichtbron en de plaatsing van de componenten binnen het project flexibel te beheren.

De kit bevat geen Fitting, waardoor de ontwerper de vrijheid heeft om het meest geschikte model te kiezen of te integreren op basis van het type lamp dat moet worden gemaakt, de gebruikte materialen en de uiteindelijke configuratie van het product.

De lichtregeling gebeurt via een knop met geïntegreerde dimmer, met drie intensiteitsniveaus plus OFF-functie. Het systeem is compatibel met lichtbronnen op 5V en is geschikt voor de realisatie van lampen op batterijen die repareerbaar en eenvoudig te onderhouden zijn.

Voor de montage zijn geen soldeerwerkzaamheden of specifieke gereedschappen nodig. De verbindingen zijn ontworpen voor een eenvoudige montage met een gewone schroevendraaier, waardoor de kit geschikt is zowel voor de ontwikkelingsfase als voor de productie van kleine series.

Het systeem is compatibel met oplaadbare Li-ion-batterijen in 18650-formaat, die gemakkelijk verkrijgbaar en indien nodig te vervangen zijn. De batterij is niet inbegrepen.

Technische specificaties:

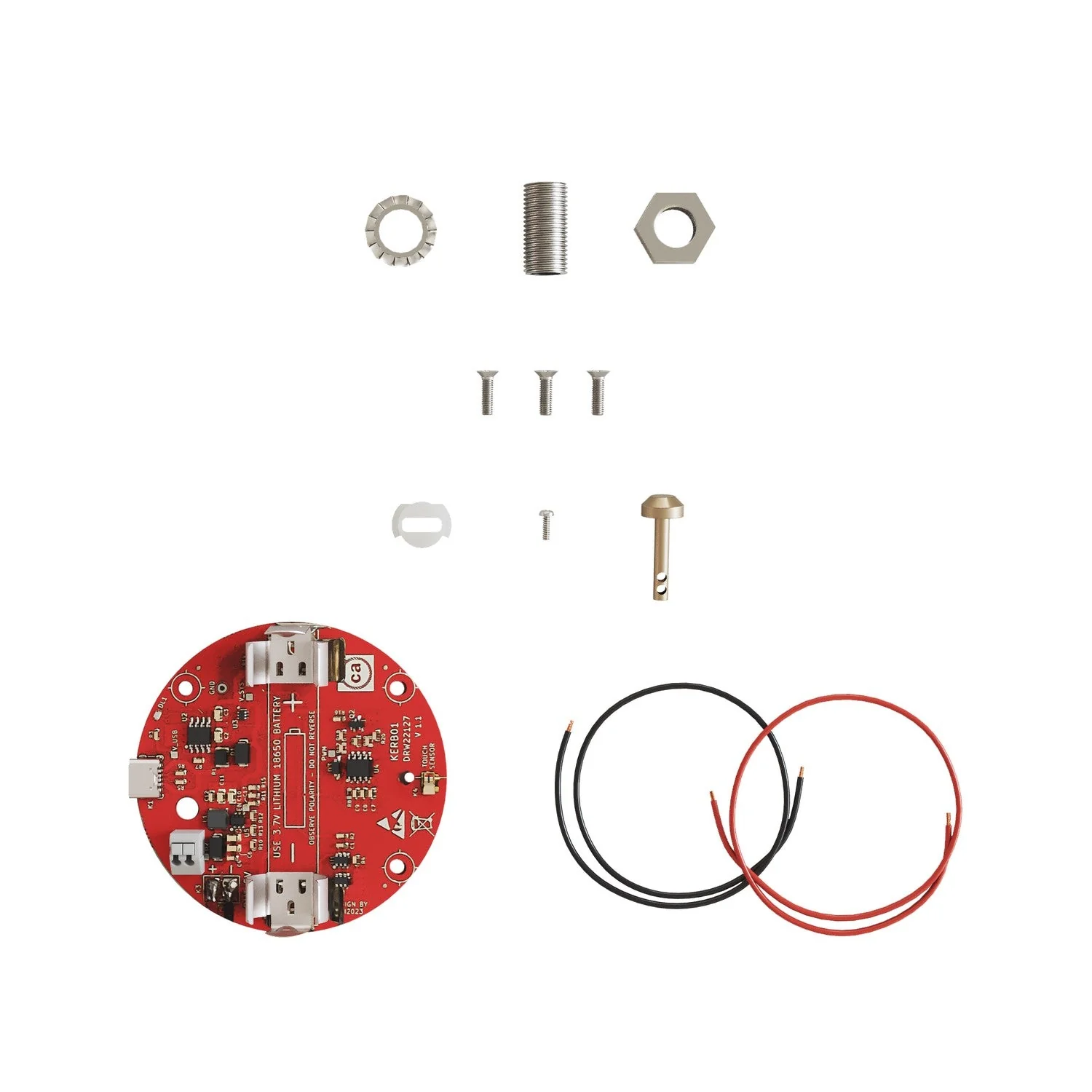

Kit bestaande uit:

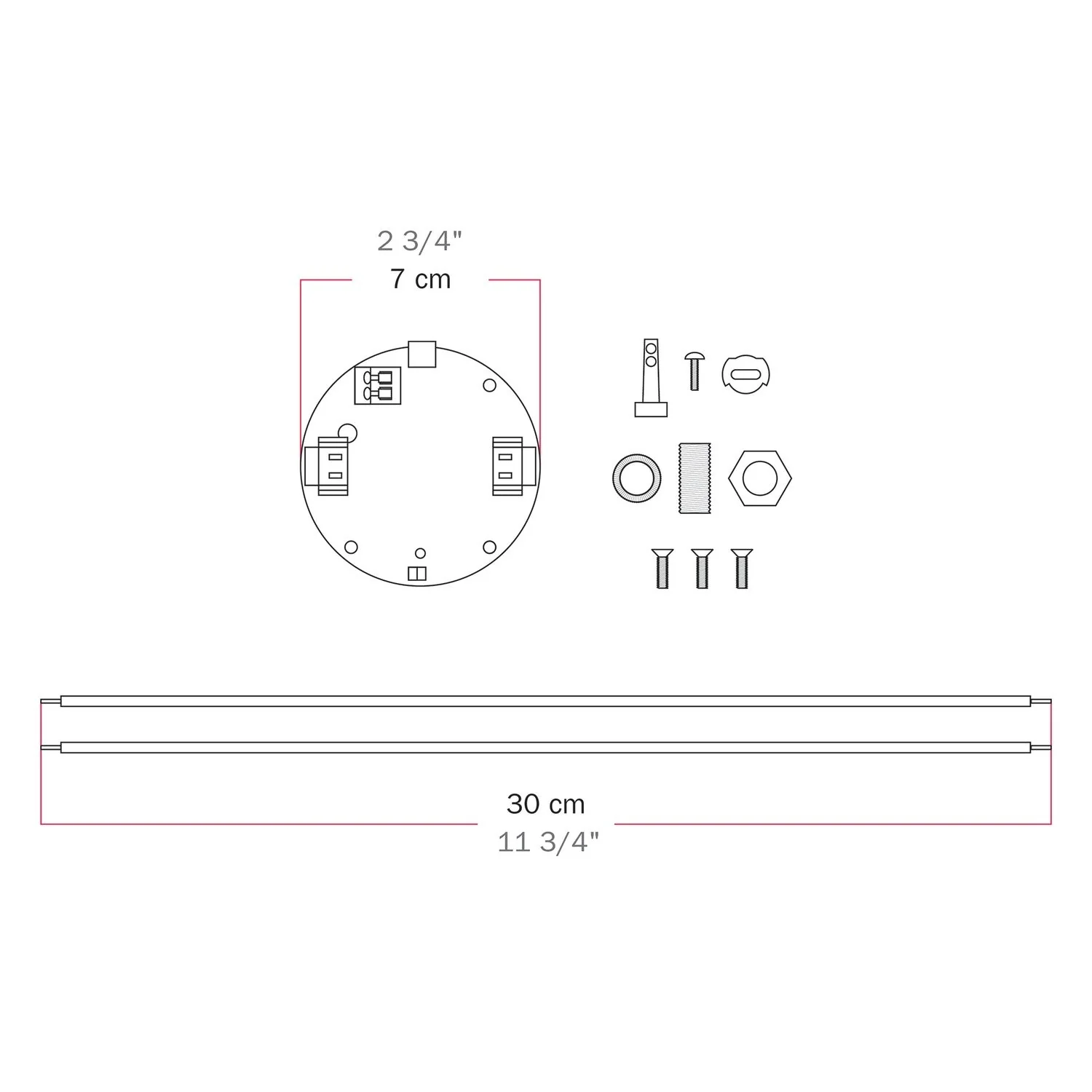

• Ronde elektronische printplaat Ø 70 mm met 5V-input via USB C en 5V-output voor de voeding van de lichtbron

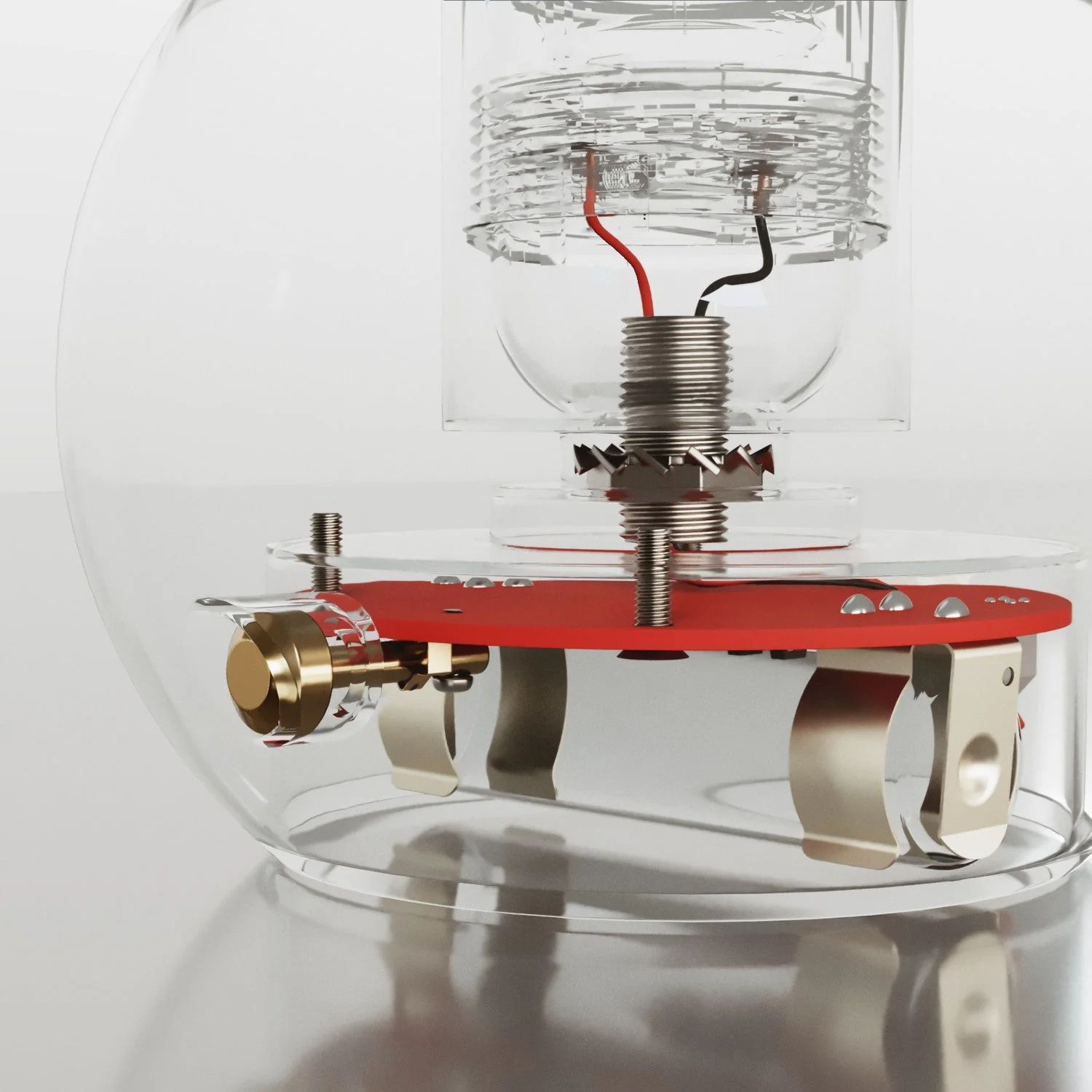

• Messing drukknop Ø 9,5 mm met bevestigingsschroef en dubbele montagepositie voor bases met een diameter van 86 mm tot 96 mm
• Transparante siliconen adapter Ø 12 mm
• Strijkijzersnoer unipolair met dubbele isolatie rood sectie 1x0,75 mm lengte 300 mm
• Strijkijzersnoer unipolair met dubbele isolatie zwart sectie 1x0,75 mm lengte 300 mm
• Bevestigingsschroeven M2,5x11 voor de montage van de printplaat op de basis
• Metalen bevestigingsstang M10x1 lengte 25 mm compleet met moer en ring

Het systeem werkt uitsluitend met Lichtbronnen van 5 Volt.

Li-ion batterij formaat 18650, oplaadtoebehoren, fitting en lichtbron niet inbegrepen.
